商品说明
CDVB5110G采用强大的LSILOGICSC2005处理器，带两路AV输出，一路有OSD叠加的视频输出，用于监视，一路无OSD叠加的视频输出，用于进入有线网;
带ASI格式的TS流输出(选件).
高频头
接头(RF接头):英制F型接头，带LOOPTHROUGHOUT
输入频率:950~2150MHz
输入电平:-65~-25dBm
输入阻抗:75Ω
开关控制:0/22K开关，支持UniversalLNB
LNB供电:13/18V，Imax=500mA，自动LNB短路保护
信道解码
遵循标准:DVB-S EN300421
解调方式:QPSK
前向纠错率:1/2.2/3.3/4.5/6.7/8
外卷积:ReedSolomon(204,188,8)
内卷积:Interleaverl=12,Constraintlengthk=7
符号率:2~45MS/s
滚降系数:0.35
遵循标准:ISO/IEC13818-1
视频解码
遵循标准:ISO/IEC13818-2,MPEG-2MP@ML
视频格式:4:3
视频制式:PAL/NTSC(根据码流自动切换)
图文
遵循标准:EN300472
音频解码
遵循标准:ISO/IEC13818-3
声音解码:MPEG-1Layerlandll、MPEG-2
声道模式:左、右、立体声
音量调节:24级音量

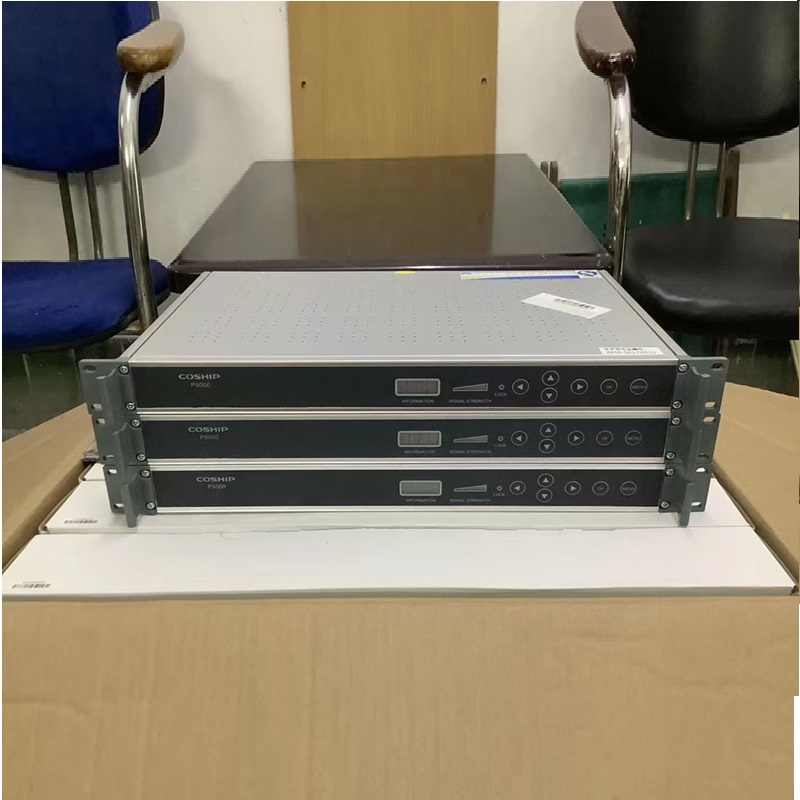

前面板
数码管显示:4段LED显示频道、状态
信号强度指示:10级LED显示接收信号强度
按键:上、下、左、右、菜单、确认
RF输入:英制F型接口
Loopthrough 输出:英制F型接口
RCA输出:3RCA(1左声道，1右声道，1监视视频输出)
低速数据接口:RS232串口，DB-9母头
TS流输出:188/204格式可软件设置，BNC接口
主视频输出:一路无OSD叠加的视频输出,BNC接口
音频平衡输出:一路平衡输出，2xXLR接口
电源
输入电压:AC100~240V,50/60Hz
电源功耗:30 Wmax
其它
操作温度(工作温度):-5-40C
机器尺寸:483mm(W)x245mm(D)x44mm(H)
机器重量:3.83Kg
微处理器和内存
微处理器型号:TinyRISC(SC2005内嵌)
CPU速率:108MHz
程序内存:8MB
解码内存:2MB
程序闪存:4MB
1、采用功能强大的LSILOGIC SC2005公司单芯片
2、符合DVB-SETSI/EN300421标准
3、带ASI TS格式的流输出(选件)
4、带两路AV输出，一路有OSD叠加的视频输出，用于监视，一路无OSD叠加的视频输出，用于进入有线网
5、后面板带键盘开关，可方便管理
6、高可靠性
7、具有掉电节目记忆功能
8、可选择中英文菜单，友好的用户界面
9、可通过RS232串口本地升级
10、支持图文 (VBI)功能
