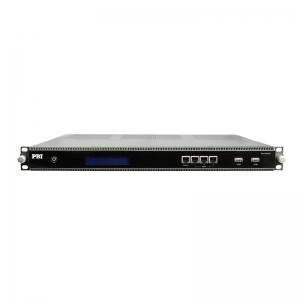

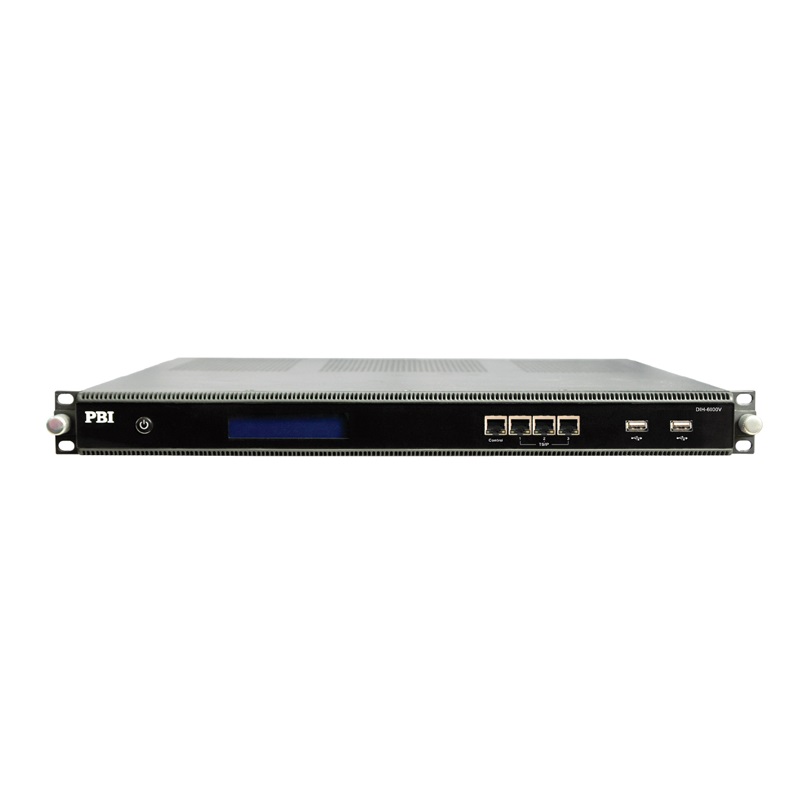

DCH-5000EC是一款单通道高清MPEG 4/H.264编转码器，具有编码、转码及码流复用功能，可广泛应用于有线、卫星、移动、地面等数字电视前端系统。
DCH-5000EC可对CVBS，HD-SDI，HDMI，YPbPr和立体声等多种输入信号进行编码，并将压缩后的码流通过ASI和IP接口输出;可对由ASI或IP输入的码流进
行MPEG-2至H.264转码，在转码模式下还能够实现数字音频环出并自动生成时间标记，确保音视频同步;可将编码码流和ASI(或者IP)输入的码流再复用，
最后通过ASI或IP百兆网接口输出SPTS或MPTS。
接口参数:
视频压缩
解析度1080i(1920/1440x1080) @25Hz,29.97Hz,
30Hz: SMPTE 292M
720p(1280x720) @50Hz, 59.94Hz,60Hz:
SMPTE 292M
480i (720x480) @29.97Hz:SMPTE 259M
576i(720x576) @25Hz:SMPTE 259M
视频压缩标准H.264，High Profile Level 4.0
纵横比4:3/16:9可选
视频压缩码率2Mb/s-20Mb/s
音频压缩
音频输入嵌入式音频，模拟音频
压缩标准 MPEG-1 Layer Il
音频模式立体声，环绕立体声，双声道，单声道
音频采样率48KHz
音频压缩码率32~384Kb/s
音视频输入
模拟音频 1xD-sub 9接口(附带XLR适配器)
模拟CVBS 1xBNC接口，750
SD-SDI 1xBNC接口，75Ω
YPbPr3xRCA接口，75Ω
HDMI 1xHDMI 1.3
ASI输入
接口1xBNC接口，75Ω
输入码率≤100Mb/s
包模式字节(Byte)模式
包长188/204 Bytes
TS处理
码流输入处理可对ASI输入码流和编码生成的SPTS进行复
用及解复用
码流输出处理可对ASI镜像输出码流进行复用及解复用
节目和PID处理复用，过滤和再映射
PSI/SI处理PSI/SI再生，NIT和SDT编辑
TS over IP
接口1xRJ45，IP百兆网
有效码率 70Mb/s
传输协议 UDP/RTP，组播/单播，
IGMPv2，ARP
节目源内置复用，ASI输入，编码
ASI输出
接口 2xBNC 接口，75Ω
输出码率≤99Mb/s
包长188/204 Bytes
输出电平 800mVpp±10%
节目源内置复用，ASI输入，编码
控制及监控
接口1xRJ45，10/100M，用于IP控制
远程操控 SNMP，HTTPWeb，HDMS
本地操控 LCD显示屏，
6个前面板按键
设备升级 通过FTP下载或远程登录
物理参数
体积44mmx483mmx340mm
电源AC90~250V，50Hz/60Hz
功耗 最大20W
操作温度0~45℃
储存温度-10~60℃
操作环境温度10~90%(非凝结)
视频压缩码率2Mb/s至20Mb/s
支持HDMI，HD-SDI，YPbPr和CVBS音视频编码
可对ASI及IP输入码流进行MPEG-2到H.264转码
可通过IP百兆网接口输出SPTS和MPTS
可对ASI或IP输入码流和编码生成的码流进行再复用
支持VBR和CBR编码模式
支持数字音频透传转码
可通过增加第二路音频扩展板实现双路模拟音频编码
可通过SNMP，WEB或HDMS进行网络远程控制和监管
