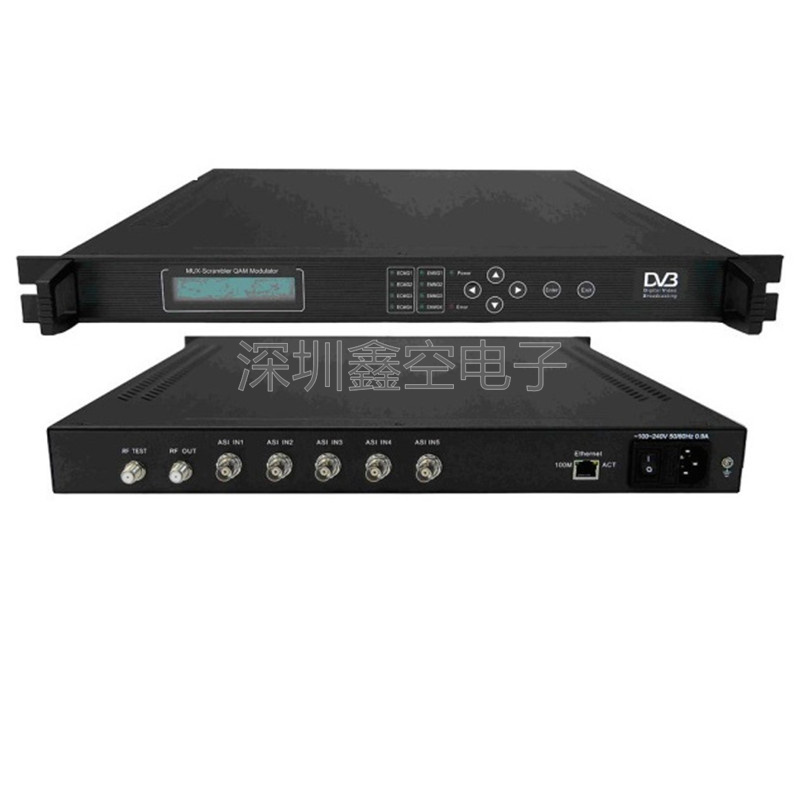

SC-4164四路QAM综合调制器5路ASI输入有线数字电视前端中复用加扰调制设备

概述SC-4164四路QAM综合调制器支持5路ASI输入，输入的5路ASI码流可以任意的复用到4路输出通道，支持节目名称、节目号、PID的任意修改;同时支持4路复

用流经过加扰模块进行DVB同密加扰，可支持4个CAS同密，加扰码流再被调制成四路QAM/DVB-C射频信号通过1路F头输出，完成ASI基带信号的加扰和调制的功能，

是有线数字电视前端中复用、加扰、调制的主要设备之一。

特点

 支持可变符号率，频率和多种 QAM 星座模式

 支持 5 路 ASI 流输入，复用，加扰

 超大缓存，抗突发码率，PCR 校正

 可配置 PID 过滤、PID 重映射，PSI/SI 信息编辑和同步更新

 支持 4 套 CAS 同密

 支持输入、输出信号的实时监测

 支持中英文液晶显示，前面板按键操作和远程网管控制

 高可靠性设计，运行稳定

技术指标

输入DVB ASI5 路，BNC 接口

输出接口F 头，阻抗 75Ω

调制标准DVB-C

频率范围47-870Mhz

输出电平80-110dB

衰减范围0-30dB（0.5dB 步进）

符号率5-9Mbaud/s

星座16QAM、32QAM、64QAM、128QAM、256QAM

滚将系数0.15MER＞32dBBER0

网络管理以太网接口10/100M RJ45

常规特性

尺寸482mm×280mm×44mm

环境0～45℃（工作）；-20～80℃（储存）

电源100VAC-240VAC，50Hz，25W

订购指南

SC-41645×ASI 输入，4×RF/QAM/DVB-C 输出
