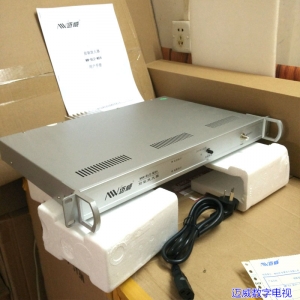

迈威MW-BLE-M54机架式前置前驱放大器

 迈威MW-BLE-M54前驱放大器 多路输出前驱放大器

综述

前置放大器是指置于信源与放大器级之间的电路或电子设备，是专为接受来自信源的微弱电压信号而设计的。
迈威MW-BLE-M54前驱放大器64557 多路输出前驱放大器，是用于CATV 前端(分前端)信号驱动的设备，放大射频信号、驱动光发射设备是其基本功能，通过本机分配器提供最多8 路射频驱动电平。一个前驱放大器可驱动OptoStar 光平台机箱中八个光发射模块，是光发射模块理想的驱动设备。
 多路输出前驱放大器，为19 英寸标准机箱(“1U”单元)，电路采用1G 砷化镓放大模块和表面安装工艺，整机性能优良可靠，有较高的性价比。前端设备64557 多路输出前驱放大器
特点：
工作频宽：45-900MHz
使用先进的1G GaAs 模块技术，高效线性功率倍增型放大器，能驱动8 个光发射模块通过射频输出检测端调配外置衰减器，使调整射频驱动电平成为易事插入不同衰减器可改变正向信道均衡量驱动放大器主板采用贴片（SMD）工艺分配器端口间具有高隔离性能及低插入损耗优异的频率响应良好的输入、输出反射损耗

性能参数
放大单元
频率范围 MHz 45～862
最大输入电平 dBμV 79
工作增益 dB 21.5(最小)
输入和输出反射损耗 dB 16
平坦度(允许倾斜±1 dB) dB ±0.75
CTB dB -79
CSO dB -72
失真
@37dBmV 输出
PAL 59CH C/N dB ＞62
整机
供电方式 ACV ～220
功耗 W 15
工作温度 ℃ 0～55
尺寸 mm 44×482×326
重量 Kg 4.5

迈威MW-BLE-M54前驱放大器 64557 多路输出前驱放大器
